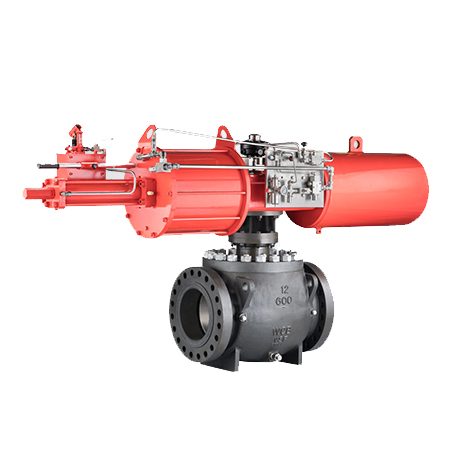

气动上装式球阀

气动上装式球阀

尺寸：2“到56”（50 mm到1400 mm）

压力：150LB到2500LB

设计标准：API 6D

超高标准：

耳轴安装球阀设计符合API 6D

带有API 6D会标的阀门

广泛的侧入口和顶部入口设计组合

无组织排放-软阀座和金属阀座阀门符合ISO 15848-1，AH和BH级

阀杆密封配置在美国缅因州雅茅斯研究实验室按照API 622进行测试

防火设计-根据API 607和API 6FA进行测试

CE标志-符合压力设备指令2014/68/EU附录III模块H的要求

提供PED模块B1设计审查证书（由DNV认证）

ATEX-满足ATEX指令94/9/EC（ATEX）第2类非电气设备的要求

sil3-安全完整性等级sil3符合iec 61508，由exida/tuv认证

根据外壳设计评估试验，程序77/300对温度-29到150摄氏度（O型环）和-50到150摄氏度（唇形密封）的阀门进行了成功试验

必要时，在1.1倍额定压力下进行气动外壳试验，以检查外壳完整性

增加价值的功能：

双阻塞和泄放（DBB）功能-阀门设计和测试用于自动泄放空腔

防喷杆设计

用于保持阀座负载一致和降低工作扭矩的螺旋弹簧

用于低温应用的唇形密封

2/3级阀杆和2级阀体接头密封系统；一次O形圈和二次石墨（在3级阀杆中，止推垫圈为一次）

如果需要紧密关闭，则提供双活塞效应（DPE）阀座，以实现密封冗余

多功能解决方案：

广泛的侧入口和顶部入口设计组合

选项：埋地、低温

提供电动、气动和液压执行机构

内部试验能力-低温试验、弯管试验、真空试验和快速关闭试验

耳轴安装球阀.顶部入口设计

特色：

从顶部接近所有阀门内部构件

在线阀门维护，无需从管道上拆卸阀门

减少维护停机时间

未暴露在管道应力下的阀体盖接头
