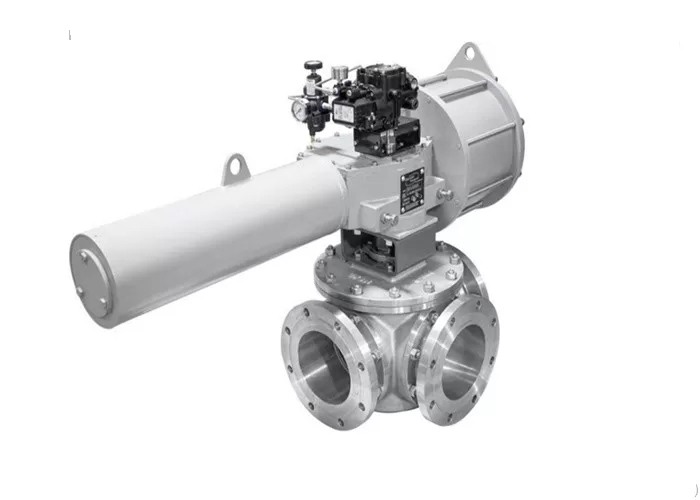

气动三通球阀

产品详细说明

MOV:DI                   耗气量:28L

重量:550kg               活塞:钢

O型圈:PTFE               本体:CF8/CF3M


可靠、耐用的气缸操作机构单作用止动轭式气动执行机构

阿尔法设计和制造三阀系列电动阀、气动阀和液压操作阀。


►说明

这是一个气动双作用气缸。


空气供应

气缸供应压力为100 psi(689 kPa)。为了限度地延长气缸寿命,应过滤并干燥空气。


润滑

如果已拆解气缸,请使用这些润滑剂之一润滑气缸壁、活塞密封件、O形圈和O形圈槽。


调整

气缸端部的固定螺钉用于限制气缸行程。调整定位螺钉,使阀处于关闭位置时活塞杆与其接触。用螺母将固定螺钉锁定到位。确保螺纹密封件位置正确。


零部件

1释放管路中的压力并关闭阀门。

2切断气缸的空气供应。

3释放气缸内的压力。

4断开气缸管。

5从横拉杆上拆下螺母和垫圈,然后拆下气缸盖。

6从气缸盖上拆下O形圈。

7拆下气缸管,旋转气缸管,同时将其从活塞上拔下。

8拆下活塞杆上的螺母并拆下活塞。

9拆下活塞密封及其O形圈。清洁O形圈、密封件和凹槽。

10从壳体另一端拆下延长盖。


警告

•在管道受压时维修执行机构可能导致人身伤害或设备损坏。在维修执行器之前释放管路压力。

•电动执行机构的意外操作可能导致人身伤害或设备损坏。维修前,断开并锁定执行器电源。


拆卸

1偏心阀:从齿条上拆下螺母和弹簧垫圈。所有其他阀门:从齿条上拆下防松螺母。

2从气缸盖上拔出活塞杆(连同齿条)。

3取出四个螺钉,将气缸盖与执行器壳体分离。

4从气缸盖上拆下杆密封和O形圈。


上一条:AW系列气动球阀

下一条:弹性座封球阀
