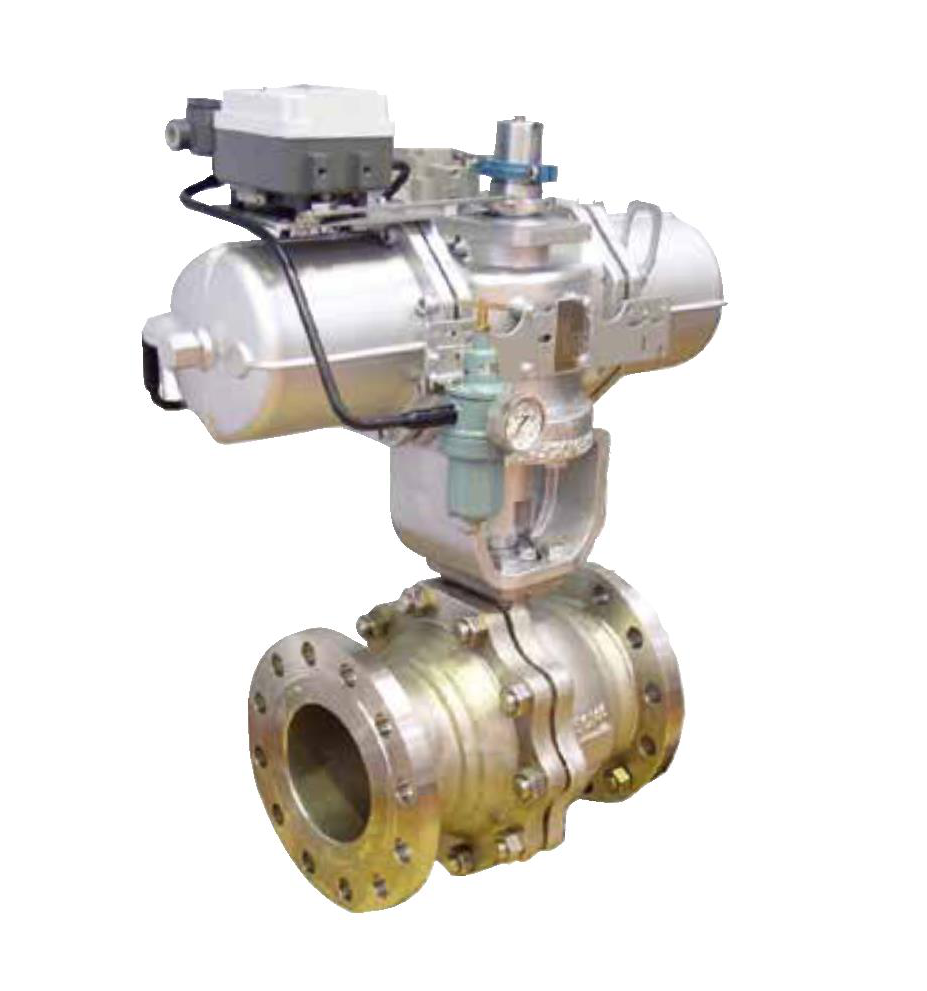

AW系列气动球阀

AW气动球阀

适用于大口径阀门,广泛应用于自动化及远程控制操作


特点

• 采用拨叉传动机构将活塞杆的直线运动变

为旋转运动,适用于 90°角行程回转的大

口径阀门

• 双缸同时进气,输出力矩大且动作更平稳,

轻型设计使维护更为便捷

• 执行机构输出轴符合 NAMUR标准,可简

单的与附件直接连接

• 活塞气腔与拨叉机构相隔,密封,空气消

耗量小

• 根据操作压力可选弹簧等级

标准:AW-S  0.4 到 0.7MPa

低压:AW-L  0.3 到 0.4MPa


一般应用

• 适用于单行程阀门

• 广泛应用于自动化及远程控制操作

• 适用于大、小口径阀门

技术数据

执行机构型号

双作用型:  AW13, AW17, AW20, AW25,

AW28

弹簧返回型: AW13S, AW17S, AW20S,

AW25S, AW28S

操作压力

双作用型:  0.3 到 0.7 MPa

弹簧返回型: 0.4 到 0.7 MPa

温度范围:  -20℃ 到 80℃ (环境温度)

输出扭矩

双作用型:  784 到 8985 Nm

弹簧返回型: 275 到 5259 Nm
